描述:

圖1-風冷冷水機組使用殼管式蒸發器在水和制冷劑之間交換熱量。制冷劑系統吸收水中的熱負荷并對水進行冷卻產生冷水后，熱量由壓縮機帶到翅片式冷凝器，再由冷卻風扇(風冷)散逸到外界空空氣中；

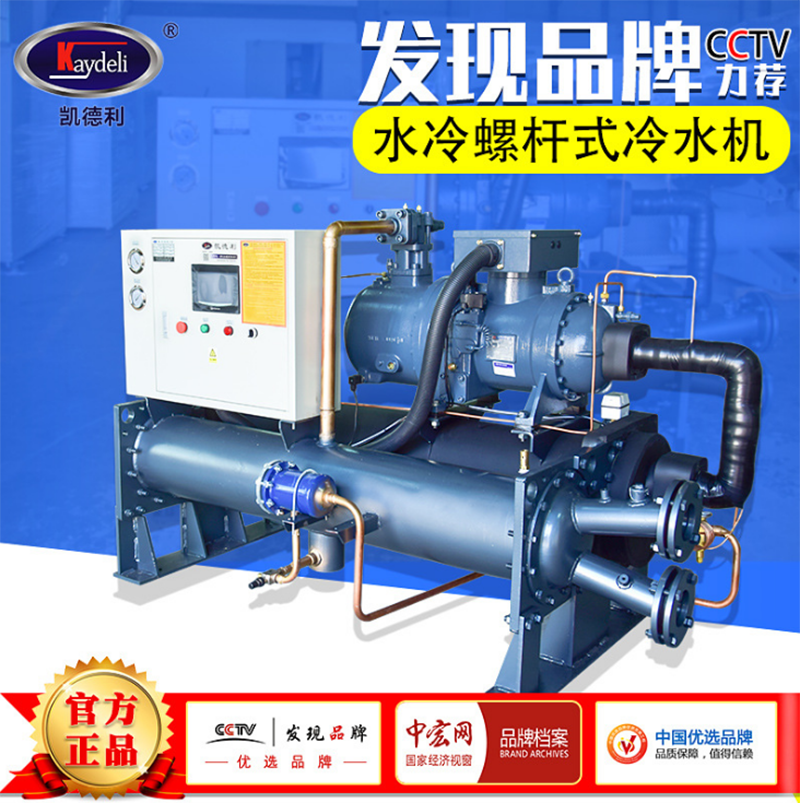

圖2-水冷冷水機組使用殼管式蒸發器在水和制冷劑之間交換熱量。制冷劑系統吸收水中的熱負荷并冷卻水產生冷水后，熱量由壓縮機帶到管殼式冷凝器，制冷劑與水進行熱交換，使水吸收熱量后通過水管帶出外冷卻塔進行散熱(水冷)。

如上兩圖所示，開始時，壓縮機吸入蒸發制冷后的低溫低壓制冷劑氣體，再將其壓縮成高溫高壓氣體送入冷凝器；高溫氣體經冷凝器冷卻后，冷凝成常溫高壓液體；常溫高壓液體流入熱力膨脹閥時，被節流成低溫低壓濕蒸汽，流入管殼式蒸發器，吸收蒸發器內冷凍水的熱量，降低水溫。蒸發的制冷劑被吸回到壓縮機中，重復下一個制冷循環，從而實現制冷目的。
