一、復疊式制冷

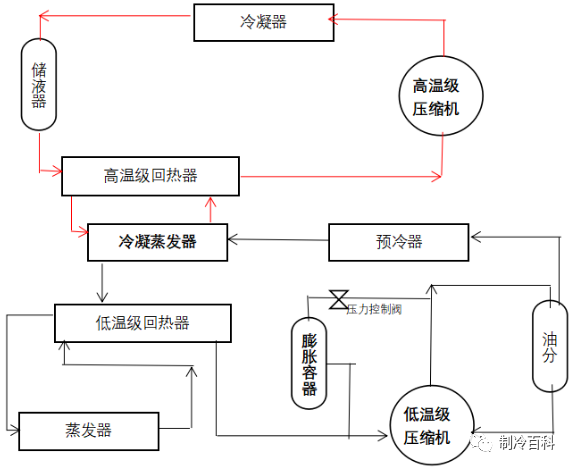

復疊式制冷，是指用兩種或兩種以上的制冷劑，由兩個或兩個以上的單級（或雙級）壓縮制冷循環系統組成的制冷裝置。一般用于-120℃∽-60℃的低溫設施，比如超低溫的冷庫，快速凍結工藝設施，需要超低溫工藝的生物及化學工業領域、低溫箱等。常見的復疊式制冷裝置，系統結構上分為高溫級部分和低溫級部分。其中高溫部分用的是中溫制冷劑，低溫部分用的是低溫制冷劑。高溫部分的制冷劑蒸發使低溫部分的制冷劑冷凝，兩個部分用一個冷凝蒸發器連接起來形成一個整體。冷凝蒸發器既是高溫部分的蒸發器，也是低溫部分的冷凝器。示例圖如下：
來自蒸發器的低溫制冷劑氣體，經過低溫級回?zé)崞骱?，再?jīng)過低溫級壓縮機壓縮后進入油分，低溫制冷劑中的潤滑油在油分中大部分被分離出來，潤滑油返回壓縮機，含油量很少的制冷劑氣體進入預冷器中被預冷，然后進入冷凝蒸發器中。在冷凝蒸發器中，低溫制冷劑放出的熱量被高溫制冷劑吸收，高溫制冷劑蒸發的同時，低溫制冷劑冷凝，冷凝后的低溫制冷劑經過干燥過濾器、低溫級回?zé)崞?，再?jīng)過節流閥進入蒸發器中，完成一個制冷循環。在冷凝蒸發器中吸熱后蒸發的高溫制冷劑氣體，被高溫級壓縮機吸入壓縮后進入風冷冷凝器中冷凝，放出熱量給冷卻介質，冷凝后的高溫制冷劑液體進入儲液器，然后經過干燥過濾器、節流閥進入冷凝蒸發器中，完成一個制冷循環。
不同于普通的單級壓縮制冷裝置，復疊式制冷裝置有兩個特殊的組件，冷凝蒸發器和膨脹容器。一般是采用套管式換熱器或板式板式換熱器。用套管式換熱器做冷凝蒸發器時，通常為管內蒸發，管間冷凝。即高溫部分的制冷劑在管內蒸發，低溫部分的制冷劑在管間冷凝。用板式換熱器做冷凝蒸發器時，一般在高溫級的制冷劑入口裝有制冷劑液體分配器，使液體制冷劑均勻流入各通道。當復疊式制冷裝置停止運行后，系統各部分的溫度會逐漸上升，低溫制冷劑會汽化成為蒸汽，壓力不斷上升。由于制冷裝置中的其他部件和管路有一定的極限承壓能力，為防止壓力上升超出極限值，故在低溫部分安裝膨脹容器，當壓力達到一定數值時，壓力控制閥自動開啟，使一部分制冷劑進入膨脹容器，限制系統內的壓力不會過高。制冷循環根據節流次數可分為單級壓縮循環，多級壓縮循環。所謂多級壓縮，即根據所需的壓力，將壓縮機的氣缸分為若干級，逐級提高壓力。并在每級壓縮之后，設立級間冷卻器，冷卻每級壓縮后的高溫氣體。這樣就能降低每一級的排氣溫度。 用單級壓縮機將氣體壓到很高的壓力，其壓縮比必然增大，壓縮后氣體的溫度也會升得很高。當壓力比超過一定數值時，氣體壓縮后的終結溫度就會超過一般壓縮機潤滑油的閃點（200℃～240℃），潤滑油會被燒成碳渣，造成潤滑困難。此外，壓力比越大，殘留在余隙容積內的氣體壓力越大，膨脹后，占去的氣缸空間越大，大大影響了氣缸的工作效率。
另外，單級制冷壓縮機所能達到的最低蒸發溫度是有限制的，要想獲得更低的溫度，就需要采用多級壓縮。采用多級壓縮可以從根本上改善制冷循環的性能指標。經過大量的實驗可知，只有當氨制冷系統壓縮比≥8時，氟利昂制冷系統壓縮比≥10時，采用雙級壓縮較單級壓縮更為經濟合理。

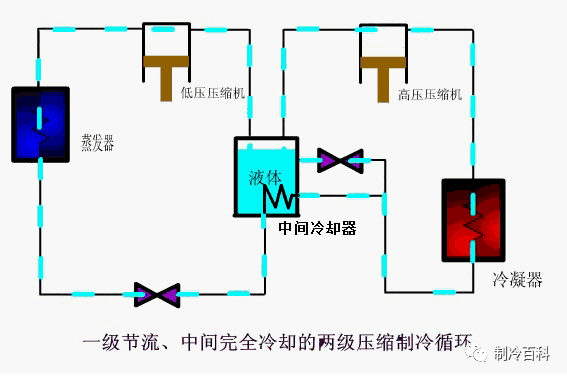

在蒸發器中產生的低壓低溫制冷劑蒸氣，被低壓壓縮機吸入并壓縮成中間壓力的過熱蒸氣，然后進入同一壓力的中間冷卻器，在中間冷器內被冷卻成干飽和蒸氣。中壓干飽和蒸氣又被高壓壓縮機吸入并壓縮到冷凝壓力的過熱蒸氣，隨后進入冷凝器被冷凝成制冷劑液體。然后分成兩路，一路經膨脹閥Ｆ節流降壓后進入中間冷卻器，大部分液體從另一路進入中間冷卻器的盤管內過冷。但由于存在傳熱溫差，故其在盤管內不可能被冷卻到中間溫度，而是比中間溫度一般高△ｔ＝３－５℃。過冷后的液體再經過主膨脹閥節流降壓成低溫低壓的過冷液，最后進入蒸發器吸熱蒸發，產生冷效應。
